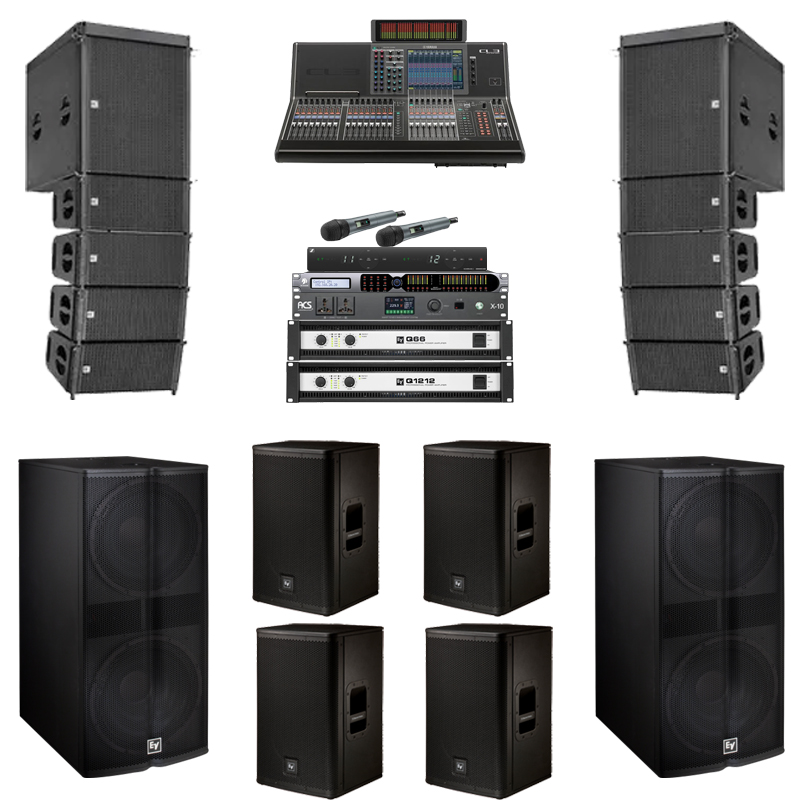

Dàn Loa Electro-Voice Cao Cấp

Cấu hình loa Electro-voice cho hội trường gồm có:

STT	Tên Thiết Bị	Số lượng
1	Loa array Electro-voice XLE181	8
2	Loa midlow Electro-voice XCS312	2
3	Loa siêu trầm Electro-voice TX 2181	2
4	Loa Electro-voice ELX112	4
5	Cục đẩy công suất Electro-voice Q1212 230V	2
6	Cục đẩy công suất Electro-voice Q66 II 230V	6
7	Bàn mixer Yamaha CL3	1
8	Stage Box Rio 1608-D2	1
9	Bộ xử lí tín hiệu HD DC510-DSP	1
10	Micro không dây Sennheiser Xsw1-835 Dual-B	2
11	Bộ quản lí nguồn ACS X10	1
12	Tủ đựng âm thanh 16U	1

Thông số kĩ thuật dàn âm thanh

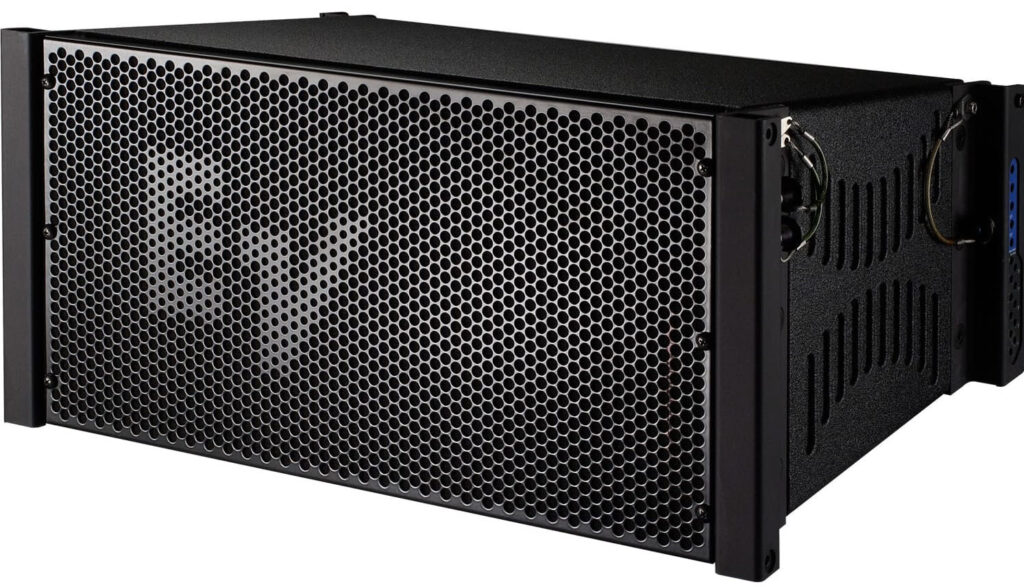

1.Loa array Electro-voice XLE181

Thông số kĩ thuật:

– Đáp ứng tần số (-3dB): 90 Hz-18 kHz¹
– Dải tần số (-10 dB): 75 Hz-20 kHz¹
– SPL được tính tối đa: Liên tục 137 dB, Đỉnh 143 dB²
– Xử lý nguồn điện LF: 200W liên tục, đỉnh 800W
– Xử lý nguồn HF: 80W liên tục, đỉnh 320W
– Tần số chéo LF đến HF: 1760 Hz³
– Băng thông LF: 1 x 8″ DVN2080, 16 ohm
– Băng thông HF: 2 x ND2S-8, 16 ohm
– Kích thước (H x W x D): 9,90 inch x 20,30 inch x 14,52 inch (251 mm x 516 mm x 369 mm)
– Khối lượng tịnh: 38 lb (17,2 kg)

Loa array Soundking SP-210A

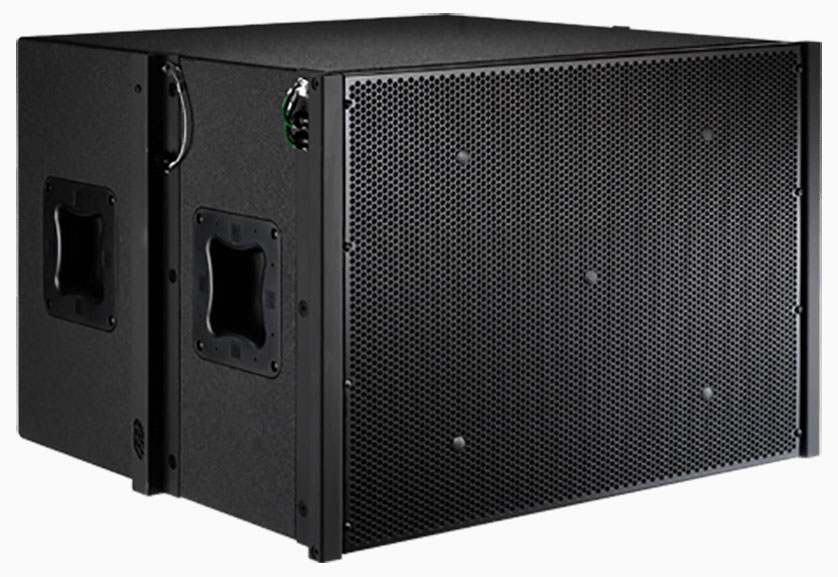

2.Loa midlow Electro-voice XCS312

Thông số kĩ thuật:

Loa midlow Electro-voice XCS312

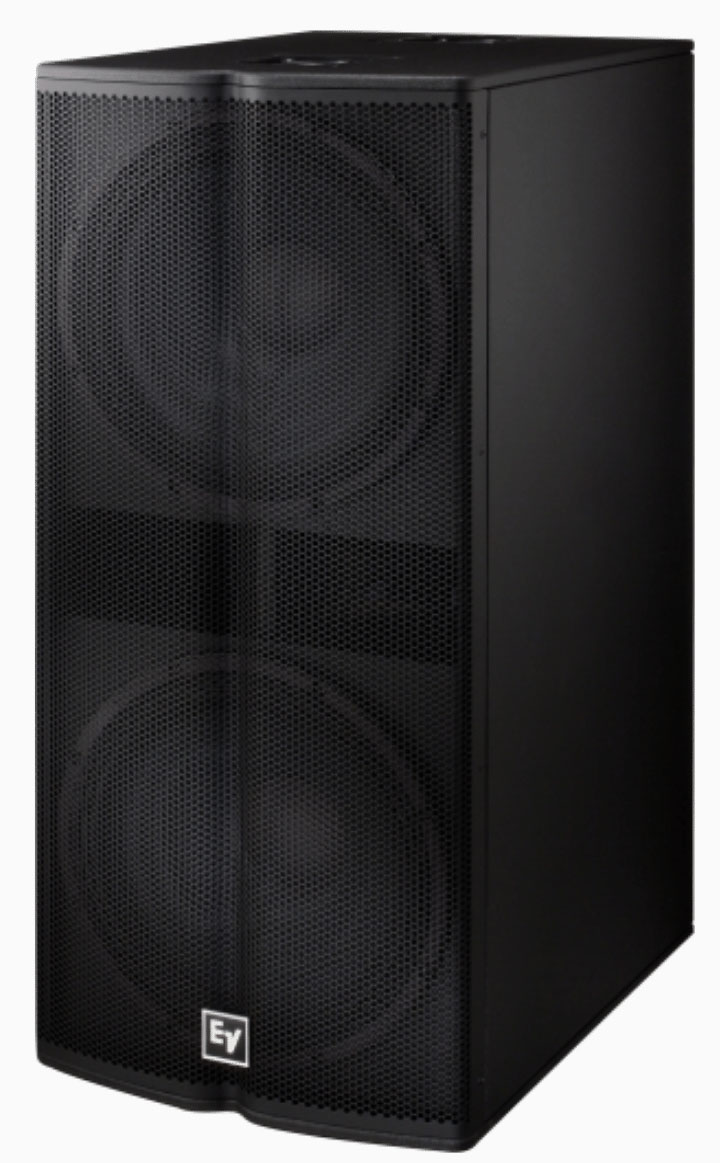

3. Loa siêu trầm Electro-voice TX 2181

Thông số kĩ thuật:

– Đáp ứng tần suất (-3 dB): 50 Hz – 160 Hz
– Đáp ứng tần suất (-10 dB): 40 Hz – 1,5 kHz
– Tần số thấp: 80 Hz – 120 Hz
– Độ nhạy trục: 103 dB (1W / 1m)
– Tối đa SPL: 138 dB
– Độ phủ ngang: Đa hướng
– Độ phủ dọc: Đa hướng
– Xử lý điện năng: 1000W Liên tục, 4000W Đỉnh
– Củ loa LF: (2) EVS-18S, 18 in (457mm)
– Trở kháng danh nghĩa: 4 Ohms
– Trở kháng tối thiểu:2,9 Ohms
– Kết nối: (2) Neutrik Speakon NL4’s
– Chất liệu thùng loa: Ván ép và MDF với EVCoatᵀᴹ
– Lưới loa: Lưới tản nhiệt 16 GA bằng thép, sơn tĩnh điện màu đen, có logo có thể xoay được
– Kích thước (Cao x Rộng x Dày): 45,4 x 20,0 x 27,2 “(1154 x 508 x 691mm)
– Trọng lượng tịnh: 123,5 lbs (56,1 kg)

Loa siêu trầm Electro-voice TX 2181

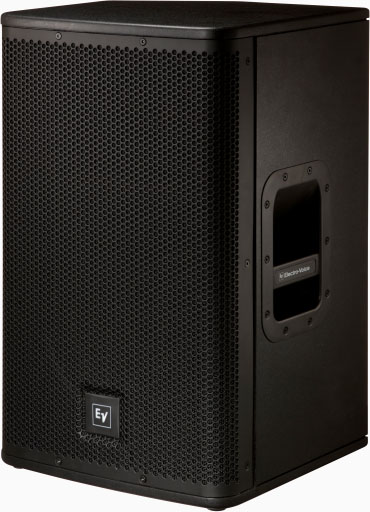

4. Loa Electro-voice ELX112

Thông số kĩ thuật:

– Thương hiệu: Electro-Voice
– Củ loa: Loa trầm: EVS-12K
– Loa treble: titan DH-1K 1,5 inch
– Dải tần số: 55 Hz – 20 kHz
– Mẫu sóng bao phủ: 90° x 50°
– Góc màn hình: 60°
– Độ nhạy: 94 dB SPL; SPL tối đa 132 dB
– Xử lý công suất: 250 W liên tục, 1000 W đỉnh
– Kích thước: 607mm x 362mm x 340mm
– Trọng lượng: 19,9kg.

Loa Electro-voice ELX112

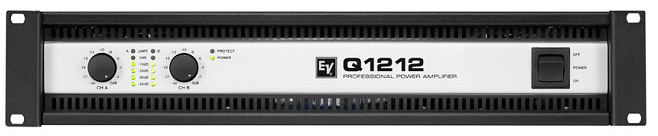

5. Cục đẩy công suất Electro-voice Q1212 230V

Thông số kĩ thuật:

– Bộ khuếch đại tăng 32 dB
– Công suất định mức liên tục (1 k Hz , 1% THD ) 2Ω 900 Watts
– Công suất định mức liên tục (1 k Hz , 1% THD ) 4Ω 600 Watts
– Công suất định mức liên tục (1 k Hz , 1% THD ) 8Ω 380 Watts
– Công suất định mức liên tục (20-20 k Hz , THD <0,2%) 4Ω 500 Watts
– Công suất định mức liên tục (20-20 k Hz , THD <0,2%) 8Ω 250 Watts
– Làm mát Trước-sau, quạt 3 tầng
– DIM 30 0,05%
– Loại điện tử Bộ khuếch đại
– Phản hồi thường xuyên 10 Hz 40 kHz ± 1 dB
– Trở kháng 2/4/8 Ω
– Trở kháng đầu vào (Cân bằng) 20 kΩ
– Độ nhạy đầu vào +3,1 dBu
– Biến dạng xuyên điều chế ( SMPTE ) 0,1%
– Đầu ra cầu nối tối đa 4Ω 1800 Watts
– Đầu ra cầu nối tối đa 8Ω 1200 Watts
– Điện áp đầu vào tối đa +21 dBu 8,69 Vrms
– Kiểm soát mạng (IRIS-Net) Không
– Tỷ lệ tín hiệu trên nhiễu (trọng số A) 107 dB
– Tốc độ quay 26 V / μs
– Thiết kế Class-AB
– Tổng méo hài 0,03%
– Chiều cao 2 RU 88,1 mm (3,47 ” )
– Chiều rộng 483 mm (19,02 ” )
– Chiều sâu 421,5 mm (16,59 ” )
– Trọng lượng 14,8 kg (32,63 lbs )

Cục đẩy công suất Soundking AE2200

6. Cục đẩy công suất Electro-voice Q66 II 230V

Thông số kĩ thuật:

– Model AE4000
– 8 Ohm (power) 1200W x 2
– 4 Ohm (power) 2000W x 2
– 8 Ohm (bridge) 4000W
– Tần số dao động của loa (20Hz-20kHz)±0.5dB
– Nguồn 110~120@220~240AC 50/60Hz
– Kích thước (W x D x H) 483x495x133,3mm
– Trọng lượng 38 kg

Cục đẩy công suất ACS AE4000

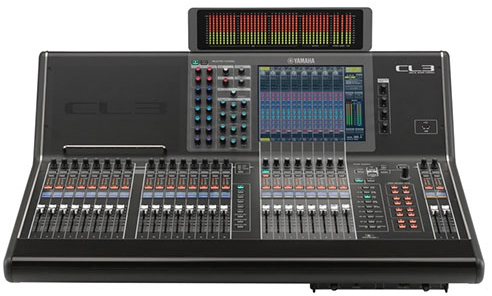

7. Bàn mixer Yamaha CL3

Thông số kĩ thuật:

– Loại mixer Digital
– Tần số lấy mẫu: 44,1 kHz / 48 kHz (Nội bộ); 44,1 kHz và 48 kHz với sai số ±200 ppm (Ngoại vi)
– Độ trễ tín hiệu: < 2,5 ms (OMNI IN đến OMNI OUT, Fs=48 kHz)
– Tổng méo hài hòa (THD): < 0,05% (20 Hz – 20 kHz, +4 dBu, 600 Ω, Gain đầu vào tối thiểu)
– Đáp tuyến tần số: +0,5 dB / -1,5 dB (20 Hz – 20 kHz, tham chiếu +4 dBu @1 kHz)
– Dải động: 112 dB (DA Converter), 108 dB (OMNI IN đến OMNI OUT, Gain tối thiểu
– Độ ồn tương đương đầu vào: -128 dBu (Gain tối đa)
– Độ ồn đầu ra dư thừa: -88 dBu (ST master tắt)
– Độ xuyên âm: -100 dB (kênh liền kề OMNI IN/OMNI OUT, Gain tối thiểu
– Nguồn điện Mỹ/Canada: 120 V, 60 Hz
– Nguồn điện Nhật: 100 V, 50/60 Hz
– Nguồn điện Trung Quốc và các nước khác: 110-240 V, 50/60 Hz
– Nguồn điện Hàn Quốc: 220 V, 60 Hz
– Công suất tiêu thụ: 170W (nguồn nội bộ), 200 W (khi dùng thêm nguồn ngoài PW800W)
– Nhiệt độ hoạt động: 0 – 40℃
– Nhiệt độ bảo quản: -20 – 60℃
– Kích thước (R x C x S): 839 x 299 x 667 mm
– Trọng lượng: 29 kg

Mixer Yamaha CL3

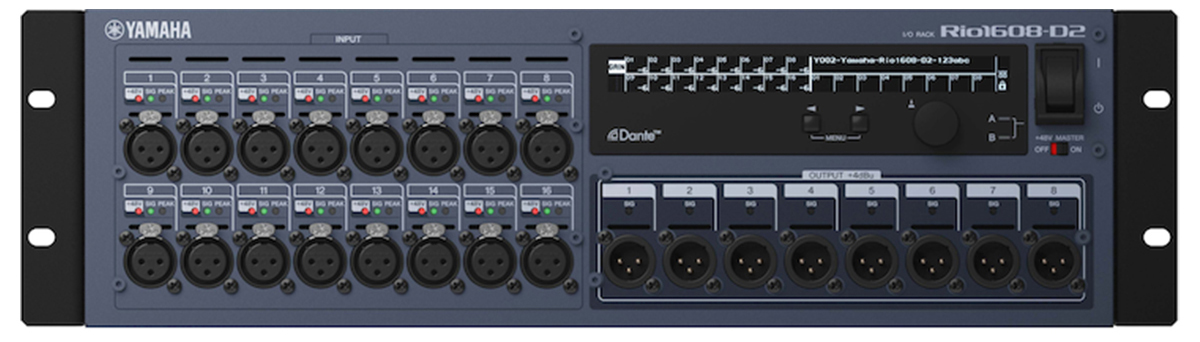

8.Stage Box Rio 1608-D2

Thông số kĩ thuật:

– Loại mixer Digital
– Số kênh 16 kênh
– Phân khúc Cao cấp
– Đầu vào 16 x XLR Input
– Đầu ra 8 x XLR Output
– Mạng AES50 (Klark Teknik)
– Hiển thị tín hiệu LED 7 đoạn
– Cổng màn hình trực tiếp P – 16
– Đầu ra ADAT kép
– Midi Input / Output
– A/D converters (8-channel, 24-bit @ 44.1 / 48 kHz) 114 dB
– D/A converters (stereo, 24-bit @ 44.1 / 48 kHz) 120 dB
– Độ trễ 1.1 ms
– THD + noise, @ unity gain, 0 dBu out < 0.01%
– THD + noise, @ +40 dB gain, 0 dBu out < 0.03%
– Trở kháng đầu vào XLR 10 kΩ / 10 kΩ
– Trở kháng đầu ra XLR 50 Ω / 50 Ω
– Trở kháng đầu phones 40 Ω / +21 dBu (mono)
– Đáp ứng tần số 20 Hz to 20 kHz
– Cổng USB
– Tích hợp liền mặt ULTRANET
– Chiều sâu lắp đặt 21 cm
– Chiều sâu khung kim loại phía trước 2,2 cm
– Định dạng 19 “/ 2U
– Điện áp 100-240 V (50/60 Hz)
– Mức tiêu thụ điện năng 45W
– Kích thước 482 x 225 x 89 mm
– Trọng lượng 4.7kg

Stage Box Midas DL16

9.Bộ xử lí tín hiệu HD DC510-DSP

Thông số kĩ thuật:

– DSP: Sử dụng DSP hiệu suất cao OMAP-L138, có khả năng tính toán lên tới 3648 MIPS và 2746 MFLOPS mỗi giây, tốc độ lấy mẫu 96kHz
– Điện áp đầu vào: 90V–260V AC, 50Hz
– Đầu vào: 5 XLR / Đầu ra: 10 XLR, 1 XLR Mic RTA
– Đáp tuyến tần số: 18Hz–32kHz ±0,33dB, SNR: >99dB
– Trở kháng: 1MΩ / đầu vào stereo, 500kΩ / đầu vào mono
– T.H.D: >110dBu
– Méo hài: <0.01% tại 1kHz (-10dBu)
– Thời gian trễ tối đa: 668ms
– Mức đầu vào tối đa: +12dBu
– Độ trễ hệ thống: 1,1ms, mức đầu vào tối đa: 9V (RMS)
– Mức đầu ra mặc định 0dBu, mức đầu ra tối đa: 9V (RMS) / +22dBu
– Dải động đầu vào và đầu ra: ≥110dBu
– Tốc độ xử lý: 72kHz analog đầu vào với 4 XLR cân bằng
– Sử dụng dữ liệu: 32-bit và DSP 32-bit
– Kênh đầu vào có EQ tham số 16 băng tần, kênh đầu ra có EQ tham số 16 băng tần
– Có EQ đồ họa 31 băng tần và EQ tham số 16 băng tần
– Bộ nhớ preset 500, preset mặc định của nhà sản xuất: 12
– Phạm vi gain đầu vào và đầu ra -72dB ~ +12dB, độ chính xác 0,1dB
– Độ dốc Butterworth 6 / 12 / 18 / 24 / 30 / 36 / 42 / 48 dB/oct
– Thời gian attack 1ms ~ 1000ms, thời gian release: 1ms ~ 1000ms
– Mức bù gain: -24dB ~ +30dB
– Mỗi kênh đầu vào và đầu ra có thể điều chỉnh delay lên tới 2000ms
– Tần số trung tâm điều chỉnh trong dải: 18Hz ~ 32kHz với bước 1Hz
– Kích thước: cao 4.5cm × sâu 14.5cm × rộng 48.3cm
– Trọng lượng: 2.4kg

Bộ xử lí tín hiệu HD DC510-DSP

10.Micro không dây Sennheiser Xsw1-835 Dual-B

Thông số kĩ thuật:

– Loại: Micro Không dây
– Số kênh: 2 kênh
– Pham vi hoạt động: 70m, 80m
– Ứng dụng mở rộng Sân khấu, Sự kiện, Hội trường
– Phân khúc: Tiêu chuẩn
– Nguyên lý thu của bộ thu Double superheterodyne (siêu tạp âm kép)
– Độ méo hài tổng (THD): ≤ 0,9%
– Loại đầu dò (Transducer): Dynamic (động)
– Dải tần số âm thanh: 50 Hz – 16.000 Hz (±3 dB)
– Mức Line/Mic 20 dB, có thể chuyển đổi
– Tỷ lệ tín hiệu trên nhiễu (SNR): ≥ 103 dBA
– Squelch (ngưỡng tắt tiếng) Có thể điều chỉnh từ 3 dBμV đến 28 dBμV
– Hướng thu Cardioid (hình trái tim)
– Cổng kết nối: XLR 3 chân
– Dung lượng pin: 2,3 Ah
– Số lượng pin: 4 viên
– Pin kèm theo Có
– Điện áp pin: 1,5 V
– Thời gian hoạt động của pin Khoảng 10 giờ
– Độ nhạy: 1,8 mV/Pa (trường tự do, không tải ở 1 kHz)
– Độ nhạy đầu vào: 1,5 mV/Pa
– Trở kháng danh định: 300 Ω (ở 1 kHz)
– Điện áp đầu ra +6 dBu (tại độ lệch đỉnh, 1 kHz AF) qua giắc 6,3 mm không cân bằng
– Trở kháng tải tối thiểu: 1 kΩ
– Trọng lượng: 330 g

Micro không dây Sennheiser Xsw1-835 Dual-B

11.Bộ quản lí nguồn ACS X10

Thông số kĩ thuật:

– Điện áp đầu ra định mức AC220V/50HZ
– Nguồn điện có thể điều khiển: 8 kênh, cộng với 2 kênh đầu ra trực tiếp
– Thời gian trễ của mỗi hành động là 2 giây (0~999 giây)
– Nguồn điện AC110-220V/50HZ
– Hiển thị trạng thái: Màn hình màu độ phân giải cao 3 inch, hiển thị thời gian thực về điện áp, dòng điện, công suất, hệ số công suất, chỉ báo chuyển kênh, chỉ báo bảo vệ
– Dòng điện đầu ra định mức đơn kênh 13A
– Tổng dòng điện đầu ra định mức 32A (4 dòng vuông) 48A (6 dòng vuông)
– Chức năng hẹn giờ 8 nhóm, 8 chế độ
– Chức năng điều khiển từ xa Có
– Tín hiệu điều khiển bên ngoài RS232/485, DC 12V, 24V
– Màn hình màu kỹ thuật số 3.0 inch độ phân giải cao, hiển thị thông minh điện áp, dòng điện, công suất, hệ số công suất, ngày, giờ, trạng thái kênh, chế độ làm việc và các thông tin quan trọng khác.
– Được trang bị 10 chế độ để quản lý và sử dụng lập trình
–  Chức năng chuyển đổi thời gian, chip đồng hồ tích hợp, có thể đặt 8 nhóm tác vụ thời gian (bật và tắt là một nhóm), mỗi nhóm thời gian có 11 chế độ làm việc để lựa chọn. Có 8 chế độ làm việc thời gian. Nó có thể được đặt theo ngày và giờ, do đó không cần thao tác thủ công
–  Chức năng thanh lọc năng lượng tùy chọn.

Bộ quản lí nguồn ACS X10
