Cấu Hình Âm Thanh Phòng Họp Trực Tuyến ITC

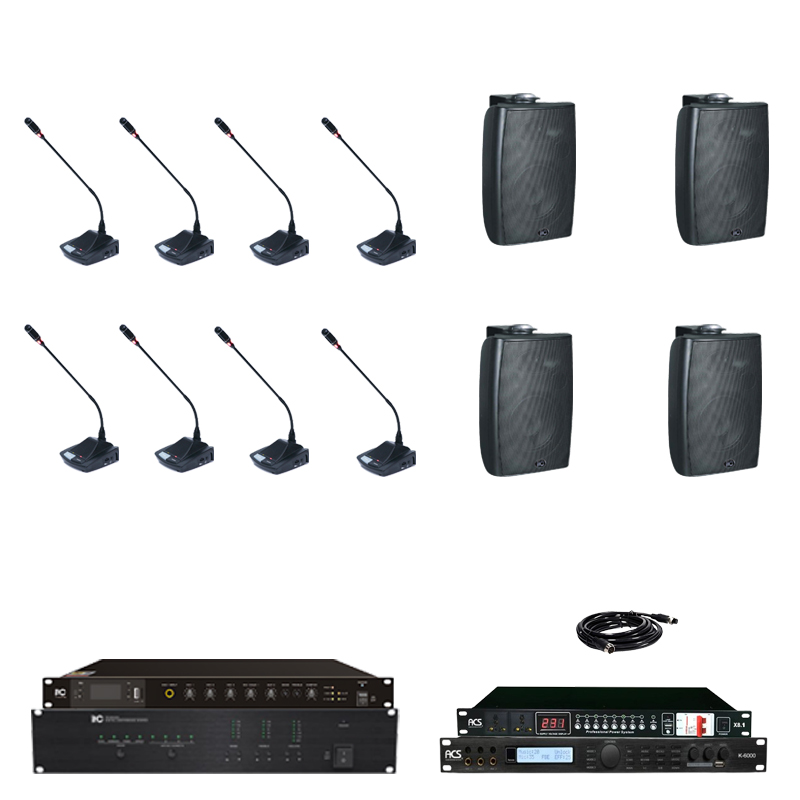

Cấu hình dàn âm thanh phòng họp trực tuyến ITC

Thông số kĩ thuật dàn âm thanh

1. Loa hộp ITC HC-530B

Thông số kĩ thuật

– Công suất: 30W
– Thuộc dòng loa hộp treo tường cao cấp toàn dải
– Vỏ loa được làm bằng nhựa cao cấp chống cháy
– Lưới loa được làm bằng kim loại chống gỉ, chống cháy
– Thiết kế độc đáo tạo độ phủ âm thanh rộng
– Tích hợp biến áp: 100V/70V/ 8 Ohm
– Công suất ở chế độ 8Ohm: 30W Max: 60W
– Công suất ở chế độ 100V: 3,75W, 7,5W, 15W, 30W
– Công suất ở chế độ 70V: 1,9W, 3,75W, 7,5W, 15W, 30W
– Kích thước bass loa: 5″” x 1
– Kích thước treble loa: 1.5″” x 1
– Trở kháng: 2,6KΩ / 1,3KΩ / 670Ω / 330Ω / 165Ω
– SPL(1W/1M): 88dB
– Tần số đáp ứng: 100-18KHz
– Kích thước loa: 285 x 180 x 186mm
– Trọng lượng: 2,7 kg

Loa hộp ITC T-775

2. Amply ITC TI-120DB

Thông số kĩ thuật

– Bộ khuếch đại kèm trộn kỹ thuật số, tích hợp chọn 5 vùng loa, công suất 120W, Class-D Amply
– Mp3 / TUNER / Bluetooth
– Bass: 100Hz ± 10dB, Treble: 10KHz ± 10dB
– Dải tần 50 Hz ~ 16KHz (+1dB, -3dB)
– S/N MIC 1, 2, 3: 66dB; AUX1, 2: 80dB
– THD ≤ 0,5% @ 1kHz
– Nguồn điện sử dụng ~ 220V-240V 50Hz
– Trọng lượng: 3,8Kg
– Kích thước 484x260x44mm

Amply ITC TI-120DB

3. Micro đại biểu ITC TS-6200B

Thông số kĩ thuật

– Thiết kế mang phong cách châu âu đạt tiêu chuẩn: IEC60914
– Màng micro được làm bằng chất liệu cao cấp lọc bỏ tạp âm tuyệt đối
– Độ nhạy cao mang lại hiệu quả hoạt động mạnh mẽ
– Sử dụng nguồn điện 24V được cấp bởi bộ điều khiển trung tâm
– Các micro được kết nối bằng cáp 8 lõi hình chữ “T”
– Với hai nhóm ổ cắm đầu ra âm thanh nổi 3,5 mm, có thể được sử dụng để ghi âm và kết nối tai nghe
– Tích hợp loa HIFI cực nét và điều khiển âm lượng
– Với chức năng theo dõi thảo luận / video tự động
– Tần số phản hồi: 80Hz ~ 16KHz
– SNR: 1KΩ
– Độ nhạy: -34 ± 2dB (0dB = 1V / Pa, ở 1kHz)
– SPL tối đa: 100dB (THD> 3%)
– SNR: > 80dB
– Xuyên âm: > 70dB
– Dynamic: > 80dB
– THD: <0,1%
– MAX tiêu thụ điện năng: 2W
– Cổng tai nghe: 8-32Ω
– Âm lượng tai nghe: Tối đa 40mW
– Giắc cắm tai nghe: Giắc cắm đơn 3,5 mm
– Tiêu chuẩn: IEC60914
– Chiều cao thanh micro: 409mm
– Kích thước chân đế(LxWxH): 144 × 128 × 62mm
– Màu: Đen
– Trọng lượng: 0,86 kg

Micro đại biểu ITC TS-6200B

4.Micro chủ tọa ITC TS-6200A

Thông số kĩ thuật

– Thiết kế mang phong cách châu âu đạt tiêu chuẩn: IEC60914
– Màng micro được làm bằng chất liệu cao cấp lọc bỏ tạp âm tuyệt đối
– Độ nhạy cao mang lại hiệu quả hoạt động mạnh mẽ
– Sử dụng nguồn điện 24V được cấp bởi bộ điều khiển trung tâm
– Các micro được kết nối bằng cáp 8 lõi hình chữ “T”
– Với hai nhóm ổ cắm đầu ra âm thanh nổi 3,5 mm, có thể được sử dụng để ghi âm và kết nối tai nghe
– Tích hợp loa HIFI cực nét và điều khiển âm lượng
– Với chức năng theo dõi thảo luận / video tự động
– Tần số phản hồi: 80Hz ~ 16KHz
– SNR: 1KΩ
– Độ nhạy: -34 ± 2dB (0dB = 1V / Pa, ở 1kHz)
– SPL tối đa: 100dB (THD> 3%)
– SNR: > 80dB
– Xuyên âm: > 70dB
– Dynamic: > 80dB
– THD: <0,1%
– MAX tiêu thụ điện năng: 2W
– Cổng tai nghe: 8-32Ω
– Âm lượng tai nghe: Tối đa 40mW
– Giắc cắm tai nghe: Giắc cắm đơn 3,5 mm
– Tiêu chuẩn: IEC60914
– Chiều cao thanh micro: 409mm
– Kích thước chân đế(LxWxH): 144 × 128 × 62mm
– Màu: Đen
– Trọng lượng: 0,86 kg

Micro chủ tọa ITC TS-6200A

5.Bộ trung tâm ITC TS-6200M

Thông số kĩ thuật

– Hệ thống hội nghị thảo luận và biểu quyết kèm các chức năng khác.
– Một bộ điều khiển hỗ trợ 128 đơn vị, mở rộng lên đến 4096 đơn vị.
– Bốn chế độ họp: first-in/first-out, bình thường, tự do và hạn chế.
– Ba ngõ ra cho các đơn vị microphone kết nối.
– Tất cả các thiết bị được kết nối bằng tay dễ dàng và dễ bảo trì.
– Tích hợp một EQ kỹ thuật số cho bộ xử lý tín hiệu và xóa tiếng ồn.
– Hai ngõ ra line cho hệ thống khuếch đại âm thanh.
– Các tính năng biểu quyết và quản lý dữ liệu có thể được thực hiện bằng cách liên kết với máy tính, nơi phần mềm được cài đặt.
– Hỗ trợ 6 camera bằng cách liên kết với nhau với bộ điều khiển tự động theo dõi video TS-0690.
– Thiết kế để bàn và có thể treo tường.
– AC 120V hoặc 220V/50-60Hz
– Đáp tuyến tần số: 20-20KHz
– Độ méo tiếng: <0,1%
– Độ méo tải: 1%
– Độ nhiễu xuyên âm: 50dB
– Tỉ lệ S/N: > 90dB
– Công suất tiêu thụ: 10W
– Công suất tiêu thụ tối đa: 350W
– Công suất mỗi kênh: 110W/24V
– Ngõ ra Aux: 2V, 100Ω, không cân bằng loại RCA
– Kích thước: 484x305x88mm
– Trọng lượng: 4.78 kg

Bộ trung tâm ITC TS-6200M

7.Thiết bị xử lí âm thanh ACS K-6000

Thông số kĩ thuật

– Mức điện đầu vào MAX cho âm nhạc: + 14dBu ( 4V RMS）
– Mức điện đầu ra MAX cho đầu ra CH: + 14dBu ( 4V RMS）
– Tăng âm nhạc : dB, + 3dB, + 6dB, + 12dB
– Độ nhạy của micro: 64mV ( Out : 4V）
– S / N: > 90dB
– Nguồn điện cung cấp : 220V / AC / 50Hz
– Kết nối cổng quang optical, USB, AV
– Điều chỉnh Bass, Treble, Delay, Echo, Reverb
– 3 cổng cắm micro với núm chỉnh riêng biệt
– 2 đường AUX in
– 2 đường mic in
– 6 đường tín hiệu ra và có EQ cho từng đường ( main L R, center, surround L R, sub)
– Kết nối sử dụng qua USB LAPTOP (RS232)
– Nhớ được 16 chương trình ( có remote chọn, điều chỉnh)
– 3 cấp độ cắt rít tự động
– Chế độ đặt giới hạn tốt đa âm lượng
– Tích hợp đầy đủ Cossover, Compresor, Equalizer
– Chống hú cực hiệu quả với chế độ FBX
– Màn hình hiển thị thông tin
– Sử dụng hát karaoke, nghe nhạc đều hay
– Chống hú 99%, Có reverb + Echo
– Bộ chip Analog Devices ADSP-21571 năm dòng ADI mới nhất, bộ xử lý DSP lõi kép tốc độ cao 64 bit
– Chỉnh chuyên nghiệp bằng tay và bằng máy tính, lưu 9 cấu hình
– Có cổng quang, RTA
– Kết hợp tốt với cục đẩy công suất, Amply karaoke hoặc amply nghe nhạc.
– Có thể dùng cho sân khấu chuyên nghiệp, kết hợp với các loại mixer chuyên nghiệp
– Kích thước:483*218.5*47.5mm
– Trọng lượng: 3.5 kg

Thiết bị xử lí âm thanh ACS K-6000

9. Bộ quản lí nguồn ACS X8.1

– Cấu trúc Chia nguồn
– Khởi động tuần tự các ổ nguồn từ 1-8.
– Bảo vệ và tránh sốc điện.
– Điện áp đầu vào : AC 220V / 50-60Hz
– Số kênh chia : 8 kênh khởi động tuần tự phía sau, 1 kênh phụ phía trước
– Độ trễ : Thời gian: 0-999s
– Điện áp sử dụng : AC 220V 50/60Hz 30A
– Màn hình : Led hiển thị số “Vol” và “Ampe”
– Điện áp từng cổng ra : 15A
– Điện áp ra tổng : 30A

Bộ quản lí nguồn ACS X8.1
