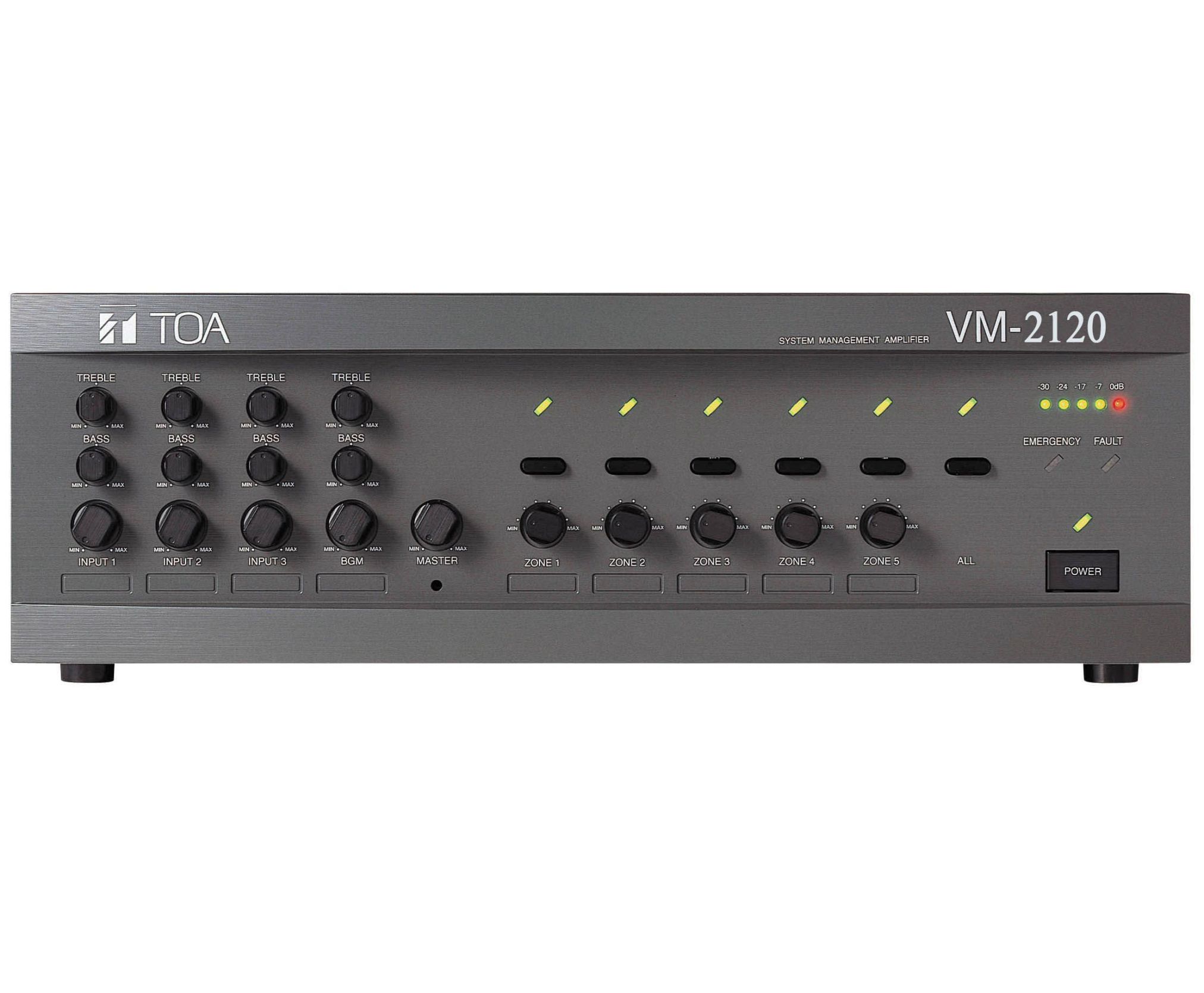

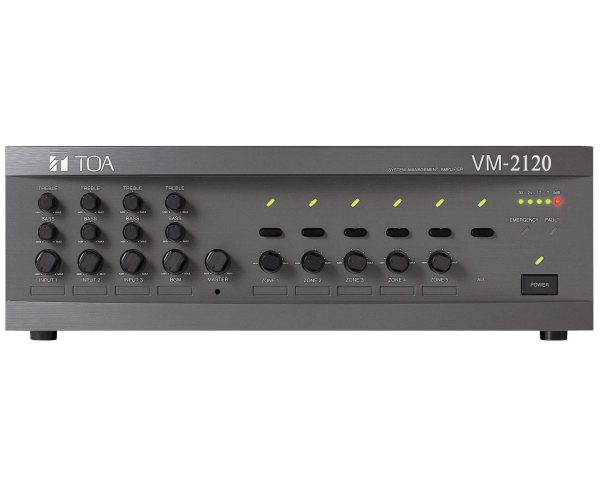

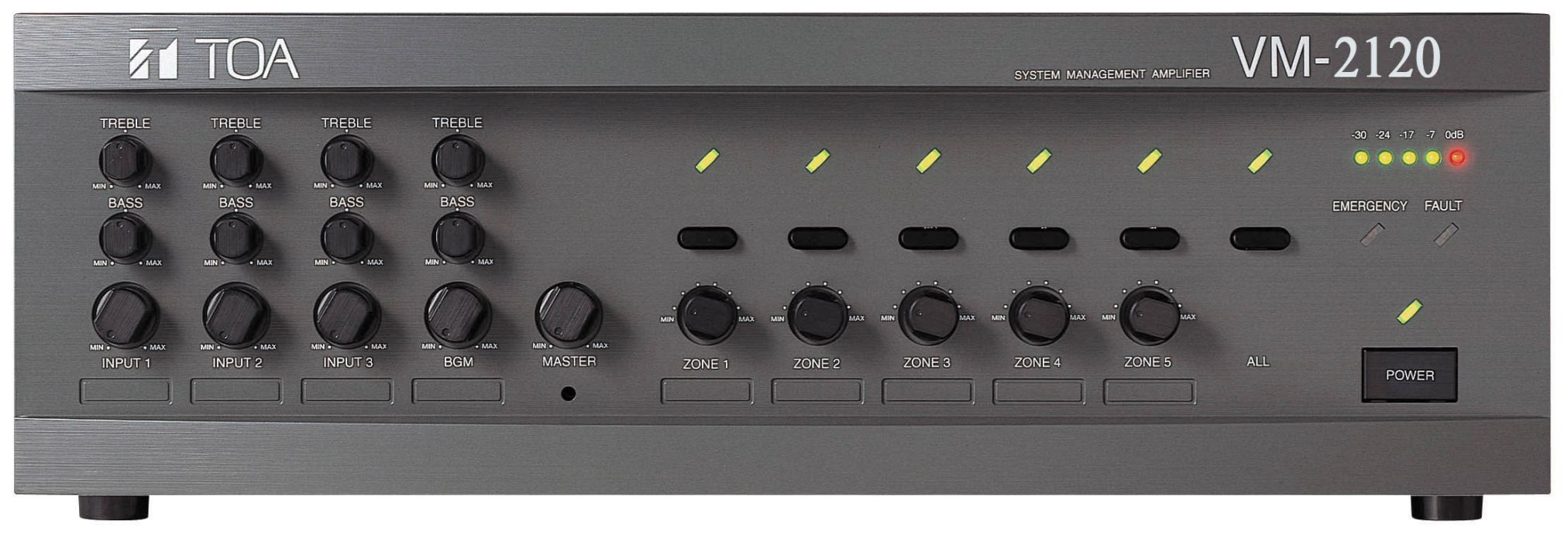

Amply 5 vùng chọn TOA VM-2120

Giới thiệu về sản phẩm: Amply 5 vùng chọn TOA VM-2120

VM-2120 là bộ khuếch đại đa chức năng có thể được gắn trong giá thiết bị EIA-Standard (kích thước 3U). Thiết bị đi kèm với 4 đầu vào âm thanh bao gồm đầu vào nhạc nền và phần đầu ra loa có bộ suy giảm bên trong và bộ chọn 5 vùng.

Amply 5 vùng chọn TOA VM-2120 được nhập khẩu và bán ra thị trường Việt Nam với chất lượng sản phẩm tốt nhất đảm bảo 100% chính hãng, Gia Bảo Audio có uy tín lâu năm trên thị trường âm thanh luôn được nhiều khách hàng tin dùng và chọn lựa.

Đặc điểm nổi bật: Amply 5 vùng chọn TOA VM-2120

Phát bản tin ghi trước trong tình huống khẩn

VM-2120 sử dụng cho mục đích thông báo chung ngoài còn dùng để phát thông báo khẩn cấp. Người dùng có thể ghi âm giọng nói trước sau đó phát tự động các bản tin đó trong tình trạng khẩn cấp khi dùng thêm Mô-Đun EV-200M dựa trên tiêu chuẩn EN60849.

Amply 5 vùng chọn TOA VM-2120 phát các bản tin thông qua 2 cổng nối RJ45 nhờ kết nối với các micro chọn vùng từ xa. VM-2120 có thể kết nối tối đa 4 micro chọn vùng từ xa.

Sử dụng nguồn điện linh hoạt

Amply 5 vùng chọn TOA VM-2120 được thiết kế có thể sử dụng linh hoạt nguồn điện tương ứng với công suất tiêu thụ khác nhau:

– Với nguồn AC: Khi không có tín hiệu: 37W; Trong điều kiện hoạt động bình thường: 1998 giây. 4,2: 107W (theo EN60065); Với tín hiệu đầu ra định mức: 201W

– Với nguồn 24V DC: Khi không có tín hiệu: 0,7A; Trong điều kiện hoạt động bình thường: 1998 giây. 4,2: 2,1A (theo EN60065); Với tín hiệu đầu ra định mức: 5,2A

Ngoài ra VM-2120 có công suất tiêu thụ 120W, đáp ứng tần số 50Hz-16kHz và kiểm soát giai điệu âm trầm, âm bổng đem đến cho người chất lượng âm thanh hoàn hảo khi sử dụng.

Chất liệu cao cấp, kích thước nhỏ gọn

VM-2120 có vỏ làm từ thép tấm cao cấp, phủ bên ngoài một lớp sơn chống gỉ và trầy xước giúp đảm bảo an toàn cho những linh kiện quan trọng bên trong. Những nút điều chỉnh ở bảng điều khiển mặt trước VM-2120 làm từ nhựa ABS cao cấp có khả năng chống chịu cực tốt. Ngoài ra với kích thước 419 × 143,3 × 355,7 và chỉ nặng 12,5kg giúp người dung dễ dàng di chuyển hay đặt vào kệ mà không chiếm nhiều diện tích.

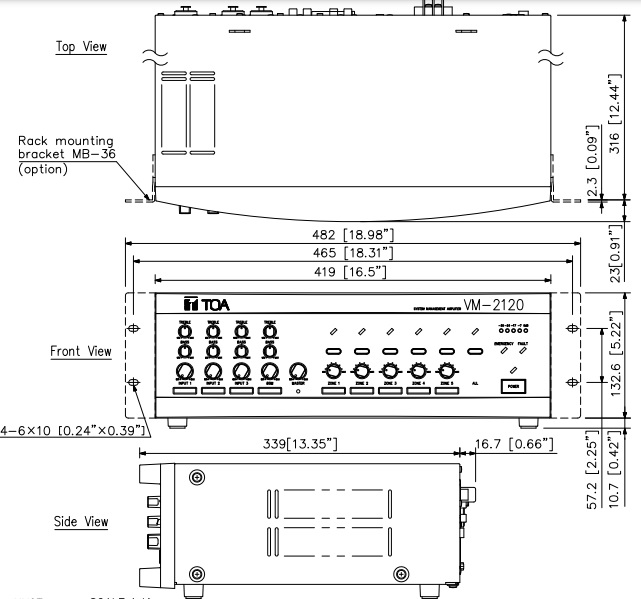

Sơ đồ thiết kế kích thước TOA VM-2120

Sản phẩm được phân phối độc quyền tại Gia Bảo Audio với giá rẻ nhất thị trường. Bạn hãy liên hệ ngay với chúng tôi để được tư vấn, lắp đặt và trải nghiệm sản phẩm trực tiếp ngay tại showroom.

Thông số kỹ thuật: Amply 5 vùng chọn TOA VM-2120

– Nguồn điện: 230 V AC; DC:24V / 7.5A
– Công suất tiêu thụ với nguồn AC:
+ Khi không có tín hiệu: 37W
+Trong trạng thái bình thường tùy theo EN60065: 1998 sec, 4.2: 107W
+ Khi hoạt động công suất tối đa: 201W
– Dòng tiêu thụ với nguồn 24V DC:
+ Khi không có tín hiệu: 0.7A
+ Trong trạng thái bình thường tùy theo EN60065: 1998 sec, 4.2: 2.1A
+ Khi hoạt động công suất tối đa: 5.2A
– Công suất ra loa: 120W
– Điện áp ngõ ra / Trở kháng: 100V / 83Ω ( lựa chọn bằng cách chuyển bảng mạch)
– Đáp tuyến tần số: 50Hz – 16kHz
– Độ méo: 1% hoặc ít hơn
– Tỷ lệ S/N: 60dB hoặc hơn
– Điều khiển âm sắc: Âm trầm: 100Hz ±10 dB; Âm bổng: 10 kHz ±10 dB
– Micro chọn vùng từ xa / kết nối tăng âm mở rộng
+ 2 cổng nối RJ45 cho kết nối micro chọn vùng từ xa hoặc kết nối với bộ tăng âm liền mixer 5 vùng công suất 120W hoặc 240W như một tăng âm mở rộng.
+ Khoảng cách tối đa: tổng khoảng cách là 800 m
+ Cáp kết nối: Cáp 5 cặp xoắn có bọc nhiễu
+ Tối đa 4 micro chọn vùng từ xa có thể kết nối.
– Ngõ vào:
+ Ngõ vào 1 – 3: -60 dB(*3) (Mic1/-10dB(*3) (LINE) (có thể chọn), 600Ω cân bằng điện tử (*4), kiểu giắc cannon / giắc 6 ly (chỉ ngõ vào 1 có thêm kiểu giắc cắm DIN. (*5)
+ Ngõ vào cho điện thoại: Kiểu chân cắm
+ BGM 1 – 2: -20 dB(*3), 10 kΩ, kiểu giắc hoa sen, mono (trộn bên trong)
+ Ngõ vào tăng âm: 0 dB(*3), 10kΩ, kiểu giắc hoa sen
+ Ngõ vào mức line cho tăng âm bên ngoài: 100 V line, để phát All-zone (ngõ vào này có thê chọn khi ngõ vào “phát thông báo thiết bị tắt” được kích hoạt
– Ngõ ra:
+ Ngõ ra loa: Kiểu chân cắm (*7) 5 phím lựa chọn vùng loa với chiết áp (tất cả các zone có thể lựa chọn đồng thời)
+ Ngõ ra loa trực tiếp: ngõ ra trực tiếp từ tăng âm tới biến áp ngõ ra (không qua chiết áp)
+ Ngõ ra line: 0 dB(*3), 10 kΩ, kiểu giắc hoa sen
+ Ngõ ra ghi âm: 0 dB(*3), 10 kΩ, kiểu giắc hoa sen
+ Ngõ ra cho tăng bên ngoài: 0 dB(*3), 10 kΩ, kiểu giắc hoa sen
– Ngõ vào điều khiển:
+ Ngõ vào điều khiển 1 – 3, kiểu giắc cắm
+ Ngõ vào điều khiển kiểu dry contact không điện áp, điện áp mở 3.3 V DC, dòng ngắn mạch: 1mA hoặc thấp hơn
– Ngõ vào và ra điều khiển:
+ Kiểu giắc D-Sub (25 chân, cái)
+ Ngõ vào: Kiểu dry contact không điện áp, điện áp mở: 3.3 V DC, dòng ngắn mạch: 1 mA hoặc thấp hơn
+ Ngõ ra: kiểu cực dương hở, điện áp 30 V DC,dòng điều khiển: 10 mA hoặc thấp hơn
(1) Ngõ vào điều khiển bên ngoài
Kích hoặc bản tin (*8)
Kích hoạt nguồn
Kích hoặc hoặc dừng phát bản tin khẩn cấp
Phát thông báo khi Cutoff
(khi kích hoạt bởi thiết bị khẩn cấp bên ngoài)
(1) Ngõ ra trạng thái
Sự bất thường trong giao tiếp giữa micro chọn vùng và tăng âm mở rộng
Trạng thái nguồn AC
Trạng thái nguồn DC
Sự bất thường của nguồn âm thanh khi mạch lưu bản tin bị lỗi, sẽ hiển thị đèn (FAULT)
Kích hoạt nút nguồn
– Ngõ ra điều khiển Chiết áp bên ngoài:
+ Kiểu giắc cắm (*7), rơle, ngõ ra kiểu dry contact không điện áp, điện áp 30 VDC, 125 V AC,
+ Dòng điều khiển 7 A (DC) hoặc thấp hơn, 7 A(AC) hoặc thấp hơn
– Ngõ ra và vào giám sát (*9):
+ Kiểu giắc D-sub (25 chân, cái)
+ Ngõ vào: kiểu dry contact không điện áp, điện áp mở: 3.3 V DC, dòng ngắn mạch: 1 mA hoặc thấp hơn
+ Ngõ ra: kiểu cực dương hở, điện áp 30 V DC, dòng điều khiển: 10 mA hoặc thấp hơn
– Nguồn cung cấp: 24V DC/0.1A, với nguồn cung cấp tới một bộ điều khiển tăng âm tùy chọn RU-2001/RU-2002, kiểu giắc cắm (*6)
– Tiến chuông:
+ Chuông được lưu sẵn: 2- tiếng chuông/2 tiếng chuông(lặp lại nhanh)/4-chuông(tăng dần)/một tiếng chuông/4-tiếng chuông (Tăng dần/giảm dần/tắt)
+ Nguồn âm thanh từ mạch lưu bản tin: tiếng chuông lưu sẵn (*8
– Chức năng:
+ Hai thiết bị xếp chồng
+ Phát bản tin khẩn cấp (đều khiển nối tiếp)
+ Điều khiển mức ưu tiên phát
+ Chức năng giám sát (phát hiện lỗi) (*9)
+ Nguồn cung cấp tới mỗi micro chọn vùng từ xa
+ Trở kháng đường dây: 40 Ω (một chiều) hoặc thấp hơn
– Nhiệt đông hoạt động: -5 ℃ tới +45 ℃
– Vật liệu:
+ Bảng điều khiển: Nhựa ABS
+ Vỏ: sắt, sơn màu đen
– Kích thước: 419 x 143.3 x 355.7 mm
– Khối lượng: 12.5 kg
– Chú thích:
(*3) 0 dB= 1 V
(*4) có thể chuyển đổi sang cân bằng với việc sử dụng biến áp ngõ vào tùy chọn IT-450
(*5) cho kết nối với micro PM-660D với một công tắc điều kiển micro
(*6) sử dụng với cáp có đường kính: AWG26 – AWG20, 0.5 mm2
(*7) sử dụng với cáp có đường kính: AWG24 – AWG12, 2.5 mm2
(*8) Khi mạch lưu bản tin âm thanh EV-200M được yêu cầu. Nguồn phát tiếng chuông phải được lưu trong một thẻ nhớ CF vào cắm vào EV-200M
(*9) Khi mạch giám sát đường dây SV-200MA được yêu cầu.
